全程真空吸附高清印刷开槽模切机(6+1)

暂无价格
收藏
整机性能:



品质

源于对机械品质的高度要求,JK系列水性印刷机的设计、原材料选型、加工、装配、工业化操控等均超过行业标准。利用全新设计、品质管理系统,追踪到每一个细节,交付给客户无论在硬件和软件上都是一台高品质的设备。

效率

专 利型送纸幅宽自动调整装置和带卡位的印版锁紧装置,配合工业化4.0的工控设计,无论在硬件和软件均是操作者高 效率的工具。送纸-除尘-印刷-预烘干-单独烘干-上光-单独烘干-模切-清废-堆码-计数-打包,一条线自动化生产作业。

稳定

前缘送纸、伺服相位、全程 真空吸附传送,多排轴错位吸附传送设计更利于纸板稳定输送;加强型框架定位装置,齿轮直接刚性连接于墙板,纯进口的台湾齿轮和轴承带来高速稳定性,配合整体式网辊提升板保证印刷长期稳定。整机采用法国施耐德电器,主机、风机、PLC触摸屏采用德国西门子。

精度

胶辊表面双层覆胶技术,低压力输送免除气动压力的冲击;可多段控制全程 真空吸附,配合呈品字错位加密陶瓷轮阵列,纸板多点吸附;无跳动整体精 密的网辊传动装置,全高速时保证减少网辊抖动,配合伺服相位调整提高网点印刷品质;下调式模切辊压力,始终保持纸板一条线输送带来精度保证。

环保

工业4.0配合全变频技术,红外烘干变段可调技术可大量节省能耗。

服务

基于行业首用的PDM设计档案管理系统,完整的技术支持档案无论时间再久远仍可对客户做出可靠的承诺,持续为客户高 效的售后服务支持。







送纸单元

◆前缘滚轮送纸系统,可根据纸板规格调整送纸长度。

◆变频调整真空负压值,可适应不同的纸板规格和弯曲纸板。

◆可设定连续或隔张送纸。

◆单排辊对辊传送,偏心式压力调整,上胶辊双层包胶,减少对纸板强度破坏。

◆五排毛刷加强 力负压风机除尘装置,管道集中收尘, 静电除尘。

◆可选配印刷真空传送和独 立强制除尘装置。

◆整机原装台 湾进口齿轮

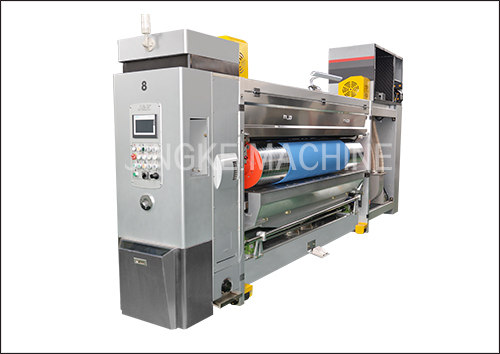

1603702646910842.jpg       印刷单元

◆真空吸附,滚轮多排错位阵列,加强纸板传输稳定。

◆风箱风门可根据纸板小中大规格,进行自动调整。

◆免挂齿带定位的自动锁紧挂版装置。

◆精  密整体式网辊传动结构,减少跳杠和重影现象。

◆印版伺服控制相位调整和印刷横向滚珠丝杆调整。

◆可快速更换胶辊和网辊。

◆网辊直驱动装置,免链条或同步带传动。

◆可选装单刮刀或胶辊两种供墨系统。

◆网辊自动清洗装置,使水墨回收清洗快捷方便。

◆擦版后可自动快速复位。

◆采用双向隔膜泵和自动切换阀的高  效回收系统,回收时间快油墨浪费减少。

◆每组印刷单元可选配热风/红外线IR干燥系统。







干燥单元

◆真送吸附滚轮传送,滚轮多排错位阵列,加强纸板传输稳定。

◆风箱风门可根据纸板小中大规格,进行自动调整。

◆可根据配置选用热风/红外线IR/紫外线UV三种干燥系统。

◆干燥系统进口PLC程序自动控制,人机对话控制和显示。

◆温度自动化控制故障报 警保护,自动检测报 警和故障状态显示。

◆烘干系统随主机双重保护控制启动和闭合,完全解决纸板因停机时紫外线灯直接照射时间长受热

  而燃烧这个问题。









开槽单元

◆开槽六轴设计,预压->压线->开槽。

◆预压压线结构紧凑设计,轮轴直径加大,刚性好。

◆双滚珠丝杆横向调整结构,对刀准确,移动稳定。

◆刀座横移伺服电机控制,移刀精度高定位速度快。

◆刀座横移石墨铜片横移,耐磨损维护方便。

◆弹性角刀结构,三至五层无需调整。

◆可选配打 手提孔模座。










技术参数:



本印刷机型号由920mm到1650mm均可定做。

This printing machine model number be arrived by 920mm to1650mm all can make to order.
